IGBT Modules
MACMIC’s IGBT modules are distinguished by their high reliability, superior performance, and exceptional efficiency. With a voltage range of 600-1700V and a current range of 10-950A, these modules feature rapid switching speeds, low conduction losses, robust short-circuit withstand capabilities, and soft switching characteristics. The circuit configurations include single-cell circuits, half-bridge circuits, full-bridge circuits, three-phase bridge circuits, chopping circuits, common-emitter circuits, and three-level circuits, among others. MACMIC’s IGBT modules are extensively applied in UPS power supplies, inverters, electric welding machines and induction heating, power quality systems, photovoltaic inverters, energy storage inverters, electric vehicles, household appliances, and other application fields.


Display 95 Result
-
VCES (V)
-
600
-
650
-
750
-
1000
-
1200
-
1700
Reset Filter
-
-
IC (A)
-
10
-
15
-
25
-
35
-
40
-
50
-
75
-
80
-
100
-
150
-
200
-
280
-
300
-
400
-
450
-
560
-
600
-
820
-
950
Reset Filter
-
-
Technology
-
/
-
M3i
-
M4i
-
M5i
-
M6i
-
M7i
Reset Filter
-
-
Configruation
-
3 Phase Rectifier Sixpack
-
3-level I-NPC
-
3-level T-NPC
-
Boost Chopper
-
Full Bridge
-
Half Bridge
-
PIM
-
Single Switch
-
Three Phase Bridge
Reset Filter
-
-
Features
-
Copper-free Substrate
-
Flat Substrate
-
Pinfin Substrate
Reset Filter
-
-
VCE (sat) (V)
-
1.08
-
1.10
-
1.11
-
1.15
-
1.21
-
1.35
-
1.38
-
1.40
-
1.50
-
1.55
-
1.60
-
1.65
-
1.70
-
1.80
-
1.85
-
1.90
-
1.95
-
2.00
-
2.15
-
2.20
-
2.30
-
2.40
-
2.65
-
2.70
Reset Filter
-
-
RthJC (K/W)
-
0.039
-
0.04
-
0.055
-
0.065
-
0.07
-
0.075
-
0.08
-
0.085
-
0.09
-
0.094
-
0.095
-
0.097
-
0.10
-
0.11
-
0.115
-
0.12
-
0.125
-
0.14
-
0.141
-
0.146
-
0.15
-
0.16
-
0.17
-
0.19
-
0.20
-
0.21
-
0.22
-
0.25
-
0.252
-
0.27
-
0.28
-
0.29
-
0.30
-
0.32
-
0.34
-
0.37
-
0.39
-
0.40
-
0.44
-
0.45
-
0.50
-
0.54
-
0.60
-
0.72
-
0.75
-
0.90
-
1.05
-
1.25
Reset Filter
-
-
Packages
-
GB
-
GC
-
GCB
-
GCE
-
GD
-
GH
-
GHD
-
GHE
-
GJ
-
GQ
-
GQC
-
GS
-
GV
-
GVB
-
GVC
-
GVD
-
GW
-
GWB
-
GWD
-
GWJ
-
GWQ
Reset Filter
-
Type
|
VCES (V)
|
IC (A)
|
Technology
|
Configruation
|
Features
|
VCE (sat) (V)
|
RthJC (K/W)
|
Packages
|
---|---|---|---|---|---|---|---|---|
Reset Filter |
Reset Filter |
Reset Filter |
Reset Filter |
Reset Filter |
Reset Filter |
Reset Filter |
Reset Filter |
|
600 | 400 | M3i | Half Bridge | Flat Substrate | 1.55 | 0.125 |
GD ![]() |
|
600 | 300 | M3i | Half Bridge | Flat Substrate | 1.55 | 0.17 |
GD ![]() |
|
600 | 300 | M3i | Half Bridge | Flat Substrate | 1.55 | 0.17 |
GQ ![]() |
|
600 | 200 | M3i | Half Bridge | Flat Substrate | 1.55 | 0.25 |
GS ![]() |
|
600 | 150 | M3i | Half Bridge | Flat Substrate | 1.65 | 0.34 |
GS ![]() |
|
600 | 100 | M3i | Half Bridge | Flat Substrate | 1.55 | 0.45 |
GS ![]() |
|
600 | 75 | M3i | Half Bridge | Flat Substrate | 1.55 | 0.60 |
GS ![]() |
|
650 | 150 | M3i | 3-level I-NPC | Copper-free Substrate | 1.65 | 0.45 |
GCE ![]() |
|
650 | 100 | M3i | 3-level I-NPC | Copper-free Substrate | 1.55 | 0.45 |
GCE ![]() |
|
650 | 300 | M3i | 3-level I-NPC | Flat Substrate | 1.55 | 0.17 |
GB ![]() |
|
650 | 200 | M3i | 3-level I-NPC | Flat Substrate | 1.55 | 0.25 |
GB ![]() |
|
650 | 150 | M3i | 3-level I-NPC | Flat Substrate | 1.55 | 0.34 |
GB ![]() |
|
650 | 150 | M6i | 3-level I-NPC | Copper-free Substrate | 1.40 | 0.40 |
GCE ![]() |
|
650 | 200 | M5i | 3-level I-NPC | Copper-free Substrate | 1.50 | 0.32 |
GCE ![]() |
|
750 | 950 | M7i | Three Phase Bridge | Pinfin Substrate | 1.08 | 0.115 |
GV ![]() |
|
750 | 820 | M7i | Three Phase Bridge | Pinfin Substrate | 1.10 | 0.12 |
GV ![]() |
|
750 | 600 | M7i | Three Phase Bridge | Pinfin Substrate | 1.11 | 0.16 |
GV ![]() |
|
750 | 280 | M7i | Three Phase Bridge | Flat Substrate | 1.38 | 0.252 |
GVD ![]() |
|
750 | 400 | M4i | Three Phase Bridge | Flat Substrate | 1.21 | 0.107 |
GVB ![]() |
|
750 | 820 | M4i | Three Phase Bridge | Pinfin Substrate | 1.15 | 0.14 |
GV ![]() |
|
750 | 820 | / | Three Phase Bridge | Pinfin Substrate | 1.60 | 0.12 |
GV ![]() |
|
750 | 400 | M4i | Three Phase Bridge | Flat Substrate | 1.35 | 0.141 |
GVD ![]() |
|
750 | 400 | M4i | Three Phase Bridge | Flat Substrate | 1.40 | 0.146 |
GVD ![]() |
|
750 | 400 | M4i | Three Phase Bridge | Flat Substrate | 1.21 | 0.14 |
GVC ![]() |
|
1000 | 600 | M7i | 3-level I-NPC | Flat Substrate | 1.80 | 0.097 |
GWQ ![]() |
|

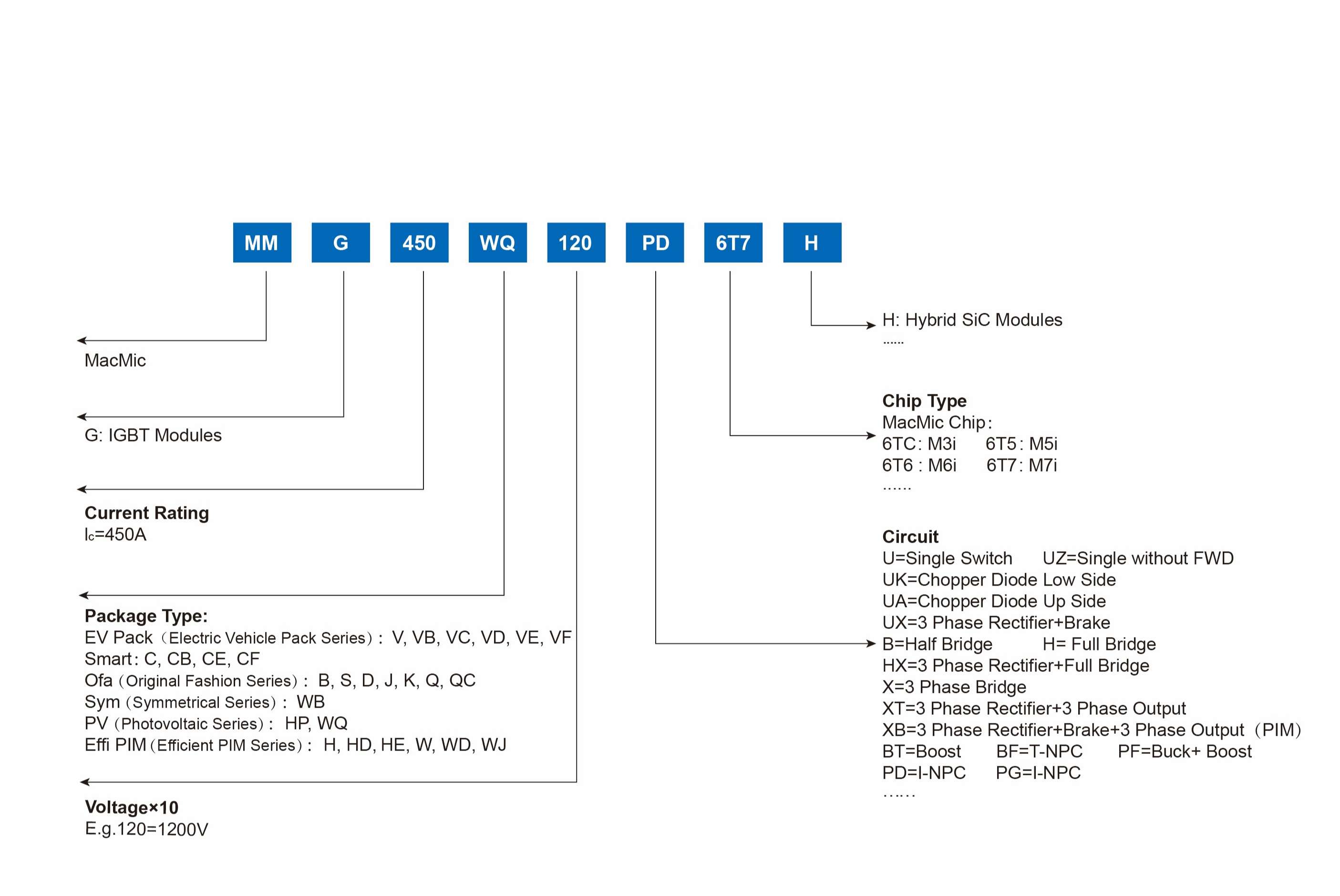

MMG450WQ120PD6T7 NEW
|
1200 | 450 | M7i | 3-level I-NPC | Flat Substrate | 1.53 | 0.107 |
GWQ ![]() |
1200 | 50 | M3i | Half Bridge | Flat Substrate | 1.70 | 0.37 |
GS ![]() |
|
1200 | 40 | M3i | Half Bridge | Flat Substrate | 1.70 | 0.50 |
GS ![]() |
|
1200 | 75 | M7i | PIM | Flat Substrate | 1.55 | 0.44 |
GHE ![]() |
|
1200 | 300 | M3i | 3-level I-NPC | Flat Substrate | 1.70 | 0.09 |
GWB ![]() |
|
1200 | 300 | M3i | 3-level I-NPC | Flat Substrate | 1.70 | 0.09 |
GWB ![]() |
|
1200 | 560 | M7i | 3-level I-NPC | Flat Substrate | 1.50 | 0.09 |
GWQ ![]() |
|
1200 | 80 | M3i | 3-level T-NPC | Copper-free Substrate | 1.90 | 0.54 |
GC ![]() |
|
1200 | 600 | / | Three Phase Bridge | Pinfin Substrate | 1.60 | 0.10 |
GV ![]() |
|
1200 | 600 | M6i | Half Bridge | Flat Substrate | 1.70 | 0.04 |
GWB ![]() |
|
1200 | 450 | M3i | Half Bridge | Flat Substrate | 1.85 | 0.065 |
GWB ![]() |
|
1200 | 300 | M3i | Half Bridge | Flat Substrate | 1.80 | 0.094 |
GWB ![]() |
|
1200 | 450 | M3i | Half Bridge | Flat Substrate | 1.85 | 0.07 |
GD ![]() |
|
1200 | 300 | M3i | Half Bridge | Flat Substrate | 1.85 | 0.10 |
GD ![]() |
|
1200 | 200 | M3i | Half Bridge | Flat Substrate | 1.70 | 0.14 |
GD ![]() |
|
1200 | 200 | M3i | Half Bridge | Flat Substrate | 1.70 | 0.14 |
GQ ![]() |
|
1200 | 150 | M3i | Half Bridge | Flat Substrate | 1.70 | 0.19 |
GD ![]() |
|
1200 | 150 | M3i | Half Bridge | Flat Substrate | 1.85 | 0.20 |
GS ![]() |
|
1200 | 100 | M3i | Half Bridge | Flat Substrate | 1.70 | 0.29 |
GS ![]() |
|
1200 | 75 | M3i | Half Bridge | Flat Substrate | 1.85 | 0.39 |
GS ![]() |
|
1200 | 150 | M3i | Single Switch | Flat Substrate | 1.85 | 0.20 |
GJ ![]() |
|
1200 | 100 | M3i | Single Switch | Flat Substrate | 1.85 | 0.29 |
GJ ![]() |
|
1200 | 75 | M3i | Single Switch | Flat Substrate | 1.85 | 0.39 |
GJ ![]() |
|
1200 | 75 | M3i | Single Switch | Flat Substrate | 1.85 | 0.39 |
GJ ![]() |
|
1200 | 150 | M3i | Three Phase Bridge | Flat Substrate | 1.85 | 0.20 |
GW ![]() |
|
1200 | 100 | M3i | Three Phase Bridge | Flat Substrate | 1.85 | 0.29 |
GW ![]() |
|
1200 | 75 | M3i | Three Phase Bridge | Flat Substrate | 1.85 | 0.39 |
GW ![]() |
|
1200 | 75 | M3i | Three Phase Bridge | Flat Substrate | 1.85 | 0.39 |
GH ![]() |
|
1200 | 150 | M7i | PIM | Flat Substrate | 1.85 | 0.12 |
GWJ ![]() |
|
1200 | 100 | M3i | PIM | Flat Substrate | 1.70 | 0.29 |
GWD ![]() |
|
1200 | 75 | M3i | PIM | Flat Substrate | 1.85 | 0.39 |
GWD ![]() |
|
1200 | 75 | M3i | PIM | Flat Substrate | 1.85 | 0.39 |
GW ![]() |
|
1200 | 50 | M3i | PIM | Flat Substrate | 1.85 | 0.54 |
GW ![]() |
|
1200 | 40 | M3i | PIM | Flat Substrate | 1.95 | 0.72 |
GH ![]() |
|
1200 | 25 | M3i | PIM | Flat Substrate | 1.85 | 0.90 |
GH ![]() |
|
1200 | 50 | M3i | 3 Phase Rectifier Sixpack | Flat Substrate | 1.80 | 0.54 |
GHD ![]() |
|
1200 | 50 | M3i | PIM | Flat Substrate | 1.80 | 0.54 |
GHD ![]() |
|
1200 | 35 | M3i | 3 Phase Rectifier Sixpack | Flat Substrate | 1.85 | 0.72 |
GHD ![]() |
|
1200 | 35 | M3i | PIM | Flat Substrate | 1.85 | 0.72 |
GHD ![]() |
|
1200 | 25 | M3i | PIM | Flat Substrate | 1.85 | 0.90 |
GHD ![]() |
|
1200 | 35 | M3i | PIM | Copper-free Substrate | 1.85 | 0.60 |
GCE ![]() |
|
1200 | 25 | M3i | PIM | Copper-free Substrate | 1.85 | 0.75 |
GCE ![]() |
|
1200 | 15 | M3i | PIM | Copper-free Substrate | 1.85 | 1.05 |
GCB ![]() |
|
1200 | 10 | M3i | PIM | Copper-free Substrate | 1.85 | 1.25 |
GCB ![]() |
|
1200 | 75 | M3i | Full Bridge | Flat Substrate | 1.70 | 0.28 |
GQC ![]() |
|
1200 | 50 | M3i | Full Bridge | Flat Substrate | 1.70 | 0.37 |
GQC ![]() |
|
1200 | 300 | M3i | Half Bridge | Flat Substrate | 1.90 | 0.095 |
GD ![]() |
|
1200 | 200 | M3i | Half Bridge | Flat Substrate | 1.90 | 0.14 |
GD ![]() |
|
1200 | 150 | M3i | Half Bridge | Flat Substrate | 1.70 | 0.16 |
GD ![]() |
|
1200 | 150 | M3i | Boost Chopper | Flat Substrate | 1.85 | 0.20 |
GS ![]() |
|
1200 | 100 | M3i | Boost Chopper | Flat Substrate | 1.80 | 0.29 |
GS ![]() |
|
1200 | 150 | M3i | Half Bridge | Flat Substrate | 2.00 | 0.15 |
GS ![]() |
|
1200 | 100 | M3i | Half Bridge | Flat Substrate | 2.20 | 0.27 |
GS ![]() |
|
1200 | 75 | M3i | Half Bridge | Flat Substrate | 1.70 | 0.28 |
GS ![]() |
|
1700 | 75 | M3i | All in one | Flat Substrate | 2.15 | 0.30 |
GW ![]() |
|
MMG600WB170B6T6 NEW
|
1700 | 600 | M6i | Half Bridge | Flat Substrate | 1.70 | 0.039 |
GWB ![]() |
1700 | 300 | M3i | Half Bridge | Flat Substrate | 2.15 | 0.085 |
GD ![]() |
|
1700 | 200 | M3i | Half Bridge | Flat Substrate | 2.20 | 0.10 |
GD ![]() |
|
1700 | 150 | M3i | Half Bridge | Flat Substrate | 2.15 | 0.14 |
GD ![]() |
|
1700 | 100 | M3i | Half Bridge | Flat Substrate | 2.15 | 0.22 |
GS ![]() |
|
1700 | 75 | M3i | Half Bridge | Flat Substrate | 2.15 | 0.27 |
GS ![]() |
|
1700 | 600 | / | Half Bridge | Flat Substrate | 2.70 | 0.04 |
GWB ![]() |
|
1700 | 450 | / | Half Bridge | Flat Substrate | 2.70 | 0.055 |
GWB ![]() |
|
1700 | 300 | / | Half Bridge | Flat Substrate | 2.65 | 0.075 |
GWB ![]() |
|
1700 | 300 | / | Half Bridge | Flat Substrate | 2.30 | 0.08 |
GD ![]() |
|
1700 | 200 | / | Half Bridge | Flat Substrate | 2.30 | 0.11 |
GD ![]() |
|
1700 | 150 | / | Half Bridge | Flat Substrate | 2.30 | 0.14 |
GD ![]() |
|
1700 | 100 | / | Half Bridge | Flat Substrate | 2.30 | 0.19 |
GD ![]() |
|
1700 | 100 | / | Half Bridge | Flat Substrate | 2.30 | 0.22 |
GS ![]() |
|
1700 | 75 | / | Half Bridge | Flat Substrate | 2.40 | 0.28 |
GS ![]() |
